产品介绍

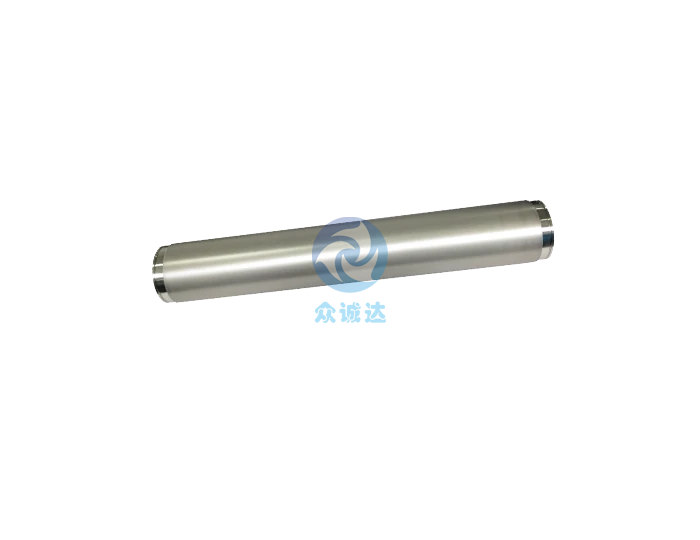

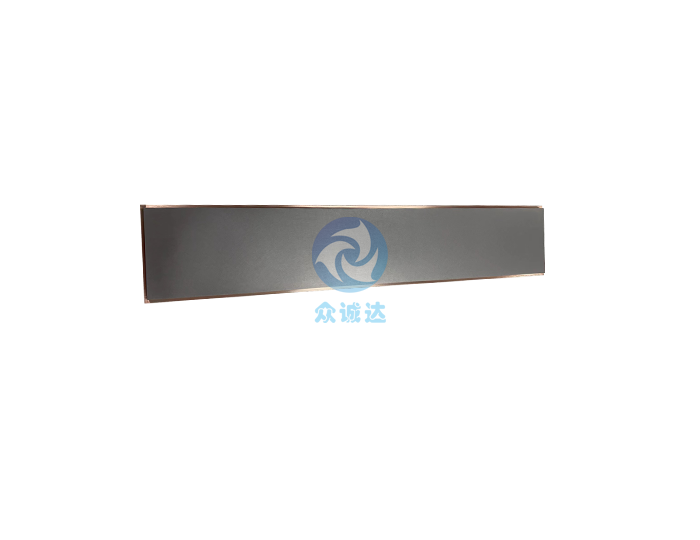

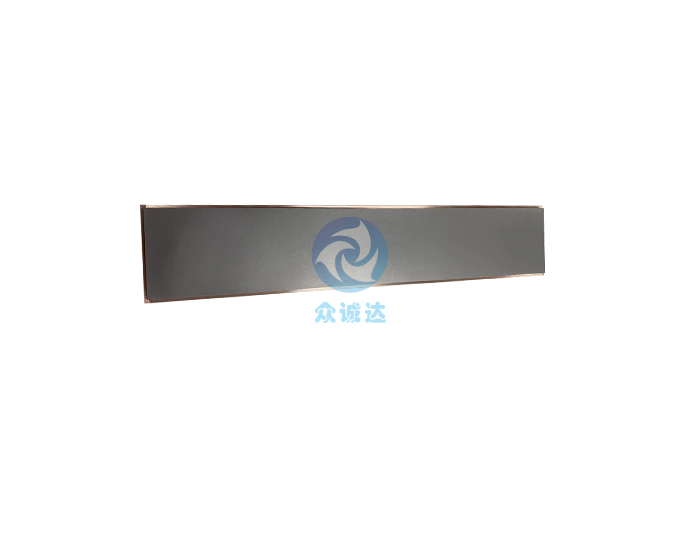

钽靶材-高纯度溅射靶材 半导体/光学高端镀膜核心耗材

钽靶材是以高纯度钽(Ta)金属制备的溅射靶材,凭借 “高纯度、均匀性、高密度” 的核心优势,在半导体、光学镀膜及电子器件制造中具有重要应用价值。其核心原料钽在高真空条件下性能稳定,不易氧化,因此被广泛用于制备功能薄膜,是高端镀膜领域的核心优选材料,也是当前高端制造领域的主流钽靶材品类。

钽靶材的优异特性

  • 高纯度

    钽靶材通常纯度≥99.99%(4N),高端场景可定制99.999%(5N)规格,高纯度特性确保薄膜电学和光学性能稳定,无杂质干扰,满足高端电子、光学领域的严苛镀膜要求,彰显其核心品质优势,是高端镀膜的核心前提。

  • 均匀性

    钽靶材必须具有均匀的微观结构,其均匀性可确保在薄膜沉积过程中材料分布的均匀性,保障溅射工艺稳定,提升薄膜质量一致性,避免膜层出现瑕疵,凸显其工艺优势,适配精密镀膜需求。

  • 高密度

    钽靶材的密度均匀性对于确保沉积过程中的稳定性至关重要,高密度特性可提升原子沉积效率,进一步保障其溅射薄膜的致密性与可靠性,延长膜层服役周期,适配半导体、光学等高端领域的严苛要求。


钽靶材的广泛应用

  1. 半导体制造

    钽靶材常用于芯片制造中的金属互连,作为铜互连工艺中的扩散阻挡层,能有效阻止铜原子扩散侵蚀芯片基底,提升器件可靠性,成为半导体高端制程不可或缺的关键材料,也是半导体领域核心应用场景。

  2. 光学器件制造

    钽靶材用于制备高折射率薄膜,其制备的薄膜应用于光学镜头、防反射膜等光学器件,能显著提升光学器件的透光率、折射率等核心光学性能,适配高端光学领域需求,是高端光学器件制造的关键材料。

  3. 硬质涂层与装饰涂层

    钽靶材可制备耐磨、防腐蚀膜层,广泛用于刀具、模具、消费电子装饰,兼具防护与装饰双重功能,既提升产品使用寿命,又增强外观质感,拓展其应用场景,成为高端装饰与防护镀膜的优选材料。

  4. 电子元器件

    在电容器制造中,钽靶材制备的钽薄膜可作为阳极材料,能有效提升电容性能和工作稳定性,降低电容损耗,助力电子元器件高端化、小型化发展,是高端电容器制造的核心材料。

技术特性

  • 纯度

    纯度

    99.99%

  • 密度

    密度

    16.65 g/cm³

应用场景

  • 半导体制造

    半导体制造

  • 光学器件制造

    光学器件制造

  • 硬质涂层与装饰涂层

    硬质涂层与装饰涂层

  • 电子元器件

    电子元器件
