二硼化钛靶材(TiB2)

众诚达

陶瓷靶材

二硼化钛靶材(TiB2)

超高硬度
优良导电
均匀性
高纯度

产品介绍

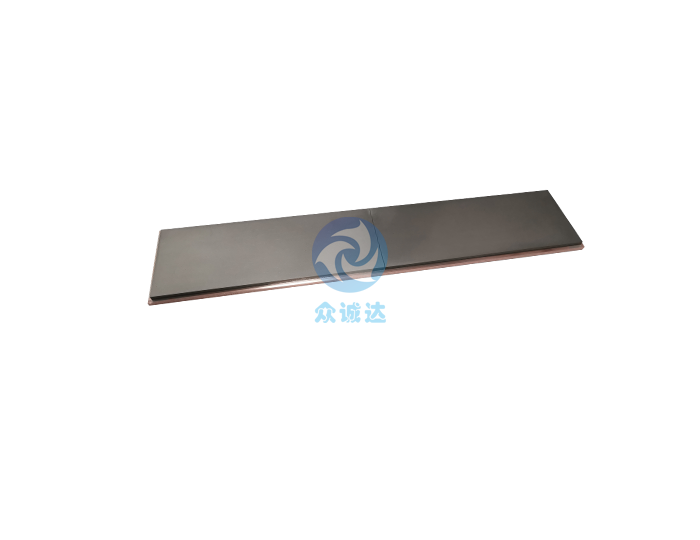

二硼化钛靶材是由高纯度二硼化钛粉末通过热压或烧结工艺制备的陶瓷靶材,属于高熔点、高硬度的功能性材料。它兼具金属钛的优良化学稳定性和硼化物的高硬度、耐磨、耐腐蚀特性,广泛用于物理气相沉积(PVD)、磁控溅射及化学气相沉积(CVD)等涂层工艺中,可在多种基材表面沉积出性能优异的陶瓷薄膜。

二硼化钛靶材的优异特性

  • 超高硬度与耐磨性

    膜层维氏硬度可达 3000HV 以上,极大提升表面抗划伤、抗磨损能力。

  • 优异的耐腐蚀与抗氧化性能

    在酸碱及高温氧化环境中稳定,不易反应或降解,适用于苛刻工况下的防护膜层。

  • 优良导电导热性能

    与一般陶瓷不同,二硼化钛具有一定导电性和导热性,适用于需要兼顾硬度和导电的功能膜层。

  • 良好的结合力与膜层致密性

    采用高纯靶材可获得致密、均匀且附着力强的薄膜,提升产品一致性和可靠性。

二硼化钛靶材的广泛应用

  1. 航空航天

    在液晶显示器(LCD)、有机发光二极管(OLED)、Mini/Micro-LED等高端显示器制造中,氧化铟铈靶材可溅射形成高透光、低电阻的透明导电膜,用于显示面板电极和走线,显著提高屏幕亮度均匀性、对比度和使用寿命。

  2. 触摸屏技术

    在手机、平板、车载显示、工业控制等触控产品上,氧化铟铈膜层可替代传统ITO膜,用作触控电极,带来更快的响应速度、更好的透光性与柔性适配性,支持窄边框及大尺寸触摸屏的设计。

  3. 光伏行业

    在高效太阳能电池(如HJT、钙钛矿叠层电池等)中,用作透明导电层电极材料,降低电池串联电阻,提高光电转换效率并增强稳定性,为新一代光伏组件提供更高性能的导电解决方案。

  4. 柔性电子

    可溅射在聚酰亚胺(PI)、PET等柔性基材上,制成柔性透明电极,应用于可折叠显示器、可穿戴设备、柔性传感器等新兴产品。

  5. 光学器件制造

    用于光学玻璃、光学膜系、滤光片、增透膜等元件镀膜,既能保持高透光率,又能提供导电或防静电性能,适合光通信、光学探测等精密光学领域。

技术特性

  • 纯度

    纯度

    99.99%

  • 相对密度

    相对密度

    99%

应用场景

  • 显示面板

    显示面板

  • 触摸屏技术

    触摸屏技术

  • 光伏行业

    光伏行业

  • 柔性电子

    柔性电子

  • 光学器件制造

    光学器件制造
